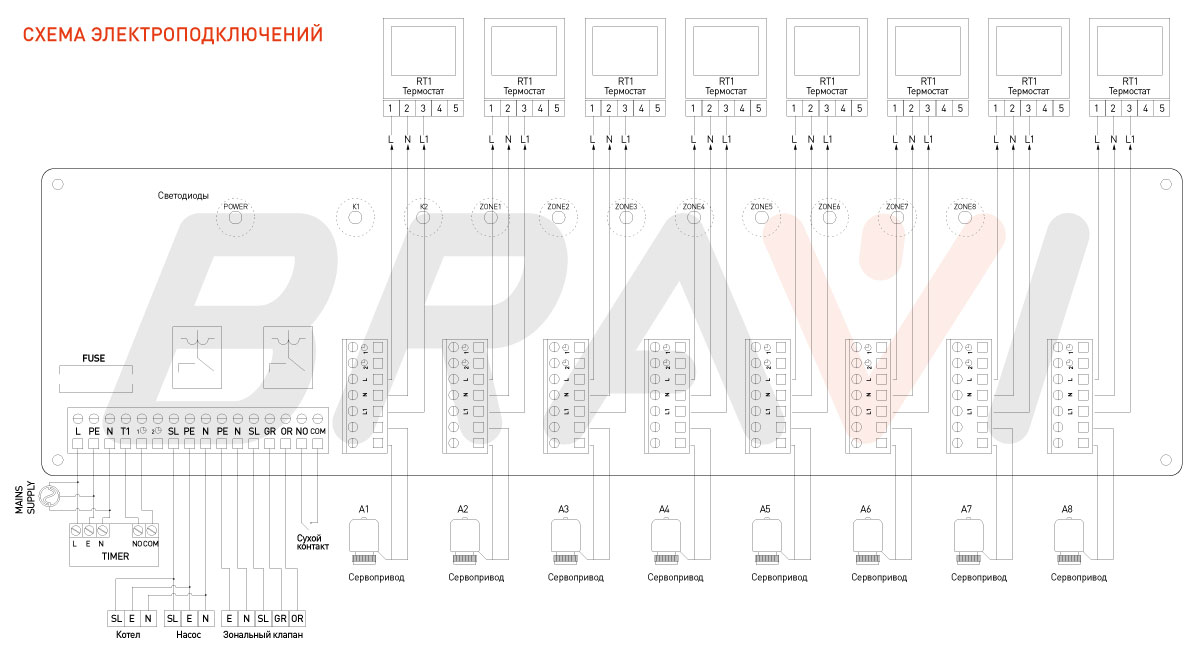

Центр коммутации обеспечивает простое и безопасное подключение термостатов и сервоприводов для зонального (покомнатного) управления системой отопления. Центр коммутации передает дискретные управляющие сигналы (вкл/выкл) от комнатных термостатов на сервоприводы регулирующих клапанов, управляющих подачей теплоносителя по контурам системы отопления. Можно объединять несколько сервоприводов в группы и управлять с одного термостата.
Центр коммутации на 8 зон, это значит к нему можно подключить до 8-ми термостатов. Центр коммутации может управлять как нормально открытыми (NO), так и нормально закрытыми (NC) сервоприводами.
Индикация центра коммутации
Светодиодный индикатор POWER включается (зеленый) при подаче электропитания на центр коммутации. Индикаторы ZONE1-8 включаются (красный) при подаче напряжения на соответствующий сервопривод или группу сервоприводов, т.е. когда комнатный термостат отправит сигнал к нагреву. Включение насоса, котла и зонального клапана происходит с задержкой от 3 до 5 минут с момента подачи сигнала нагрева, полученного когда хотя бы один из сервоприводов, подключенных к центру коммутации, отправит сигнал к нагреву. При этом включается индикаторы BOILER- на плате обозначен K1, VALVE - на плате обозначен K2, включаются (красным). Контакт размыкается, когда все термостаты не требуют нагрева.
